昨天上午十點，韓國工信部公布了之前23起儲能事故起火調(diào)查的結(jié)果

      這次事故的調(diào)查某種程度上也可以讓我們了解一些問題，對我們的儲能和電動汽車的長期使用提供一些參考。

備注：儲能的事故的高發(fā)，其實和它的使用環(huán)境很有關(guān)系，韓國的儲能電站分布來看儲能的應(yīng)用環(huán)境其實很差

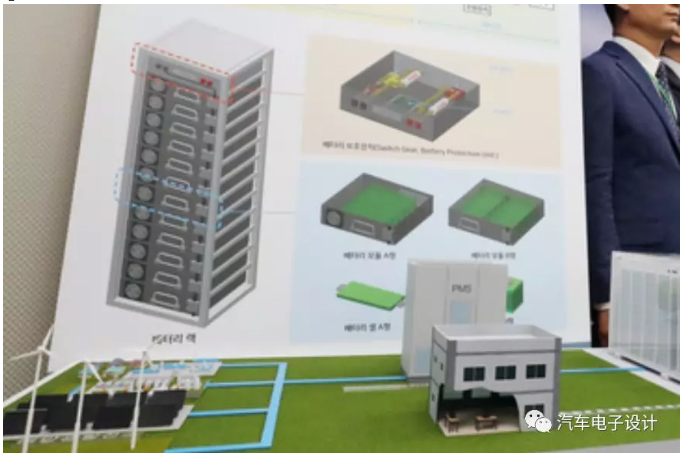

儲能起火事故原因

經(jīng)過討論、分析 ，組織和綜合相關(guān)信息 ，包括對PCS制造、ESS電池系統(tǒng)設(shè)計、安裝和施工、使用中和起火有關(guān)的原因，包含電氣和環(huán)境因素，總結(jié)下來有以下的幾個原因:

❶ 電池系統(tǒng)缺陷

❷ 應(yīng)對絕緣檢測的保護系統(tǒng)不夠

❸ 儲能電站建設(shè)完以后管理和維護不夠

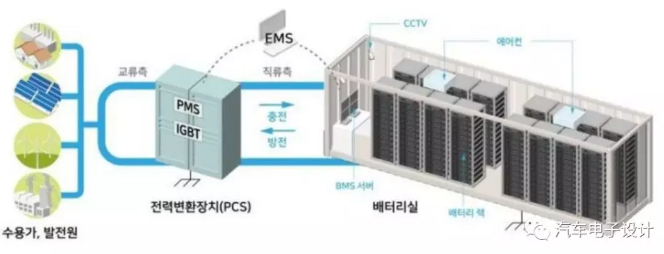

❹ PCS和ESS之間的綜合管理系統(tǒng)不好

調(diào)查分析過程

1）電池系統(tǒng)缺陷

      通過電池拆解分析確認電池生產(chǎn)過程中存在一些的缺陷，確認許多事故使用同一工廠同一批次生產(chǎn)的電池。結(jié)果發(fā)現(xiàn)這些同批次的電池里面極片上活性物質(zhì)的涂層不良等。

備注：下面是與事故電池同批次生產(chǎn)的電池拆解情況

通過復(fù)線的辦法，制造模擬極板折疊和由于切割而極片斷裂電芯，重復(fù)充電/放電180多次，然而電池內(nèi)沒有因內(nèi)短路導(dǎo)致起火。

2）應(yīng)對絕緣檢測的保護系統(tǒng)不夠

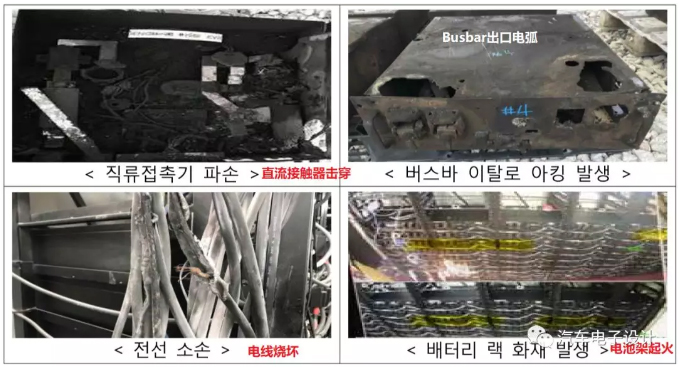

   直流側(cè)短路：根據(jù)經(jīng)驗考慮，做測試模擬電池系統(tǒng)中各個部分對外短路的情況，包括直流接觸器擊穿、Busbar與外部絕緣失效造成電弧、交流輸入端電線燒壞

ㅇ作為重復(fù)該測試的結(jié)果，證實當(dāng)電池直流接觸器的絕緣性能降低時可能發(fā)生火災(zāi)

3）儲能電站建設(shè)完以后管理和維護不夠

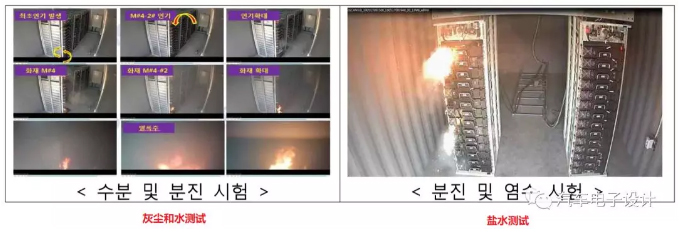

水分和粉塵測試：基于在空調(diào)周圍發(fā)現(xiàn)熔化痕跡的情況，通過模擬電池系統(tǒng)上的水分，灰塵和鹽水等環(huán)境來測試絕緣性能降低的可能性的結(jié)果， 性能惡化時發(fā)生火災(zāi)。

備注：用溫度交變試驗和雷擊的浪涌沒有出現(xiàn)問題

4）PCS和ESS之間的綜合管理系統(tǒng)不好

在調(diào)研中發(fā)現(xiàn)，整個維護人員對BMS、PMS和EMS之間的信息共享沒有做的很好，PCS沒有和電池保護系統(tǒng)操作順序協(xié)調(diào)好，在PCS故障排除后沒有檢查電池狀態(tài)的情況下重啟系統(tǒng)，導(dǎo)致系統(tǒng)在AC交流側(cè)和DC直流側(cè)之間的沖突。

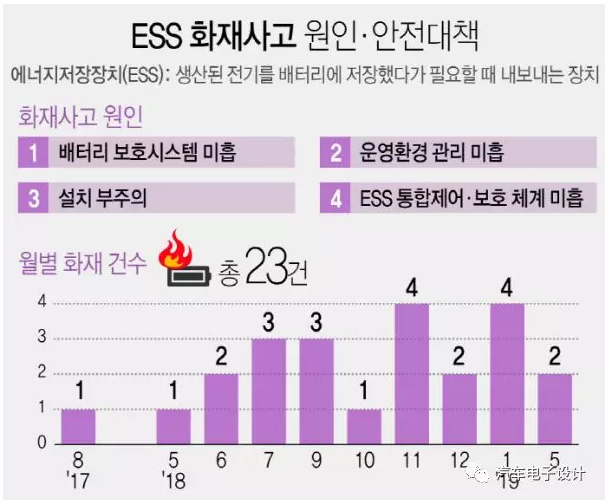

ESS火災(zāi)事故調(diào)查結(jié)果

①  電池保護系統(tǒng)不足：當(dāng)發(fā)生電池濫用比如接地故障或過流的時候，電池系統(tǒng)熔絲沒有快速的切斷電流，導(dǎo)致了直流接觸器劣化，會導(dǎo)致Busbar和機架的二次短路，引發(fā)火災(zāi)

②  運行環(huán)境管理不善 ：在山區(qū)和沿海地區(qū)安裝ESS的情況下，電池系統(tǒng)暴露于大量灰塵和冷凝水的惡劣環(huán)境中

• 冷凝水+灰塵形成了破壞了絕緣性，導(dǎo)致局部短路，可能引發(fā)火災(zāi)

• 一些采用風(fēng)冷的風(fēng)扇，會加劇水分和灰塵的傳播

③  安裝和管理 ：電池存放出問題或者接線錯誤等確認可能發(fā)生火災(zāi)。

④ 綜合管理不足 ： EMS、PMS 和BMS，是不同公司的產(chǎn)品，不能有機的把系統(tǒng)整合好

⑤ 電池中發(fā)現(xiàn)的一些缺陷，電池內(nèi)微短路可能增大火災(zāi)發(fā)生的概率

小結(jié)：這份韓文的報告看得我累死，這里面有幾個因素還是很有價值的，比如過流如果在熔絲閾值之下，引發(fā)Busbar的二次短路，還有在水分進入電池系統(tǒng)引發(fā)的局部短路，當(dāng)電池失去IP的防護，它在粉塵+鹽分+水的作用下，就比較頭疼了
